新质生产力，华阳BIM先行（二）：轻量化&识图引擎

2024-05-31 作者：华阳国际编辑部

2024年，“新质生产力”写入中国政府工作报告，以科技创新为核心，推动千行百业数智化跃迁。

深圳市住建局积极响应，提出加速构建现代化产业体系，打造BIM现代集聚新产业，点名华阳国际等企业为BIM研发先行，推动行业数字化转型。

我们将不负期待，系列推文聚焦华阳BIM硬核实力，敬请期待。

随着BIM技术应用的普及，BIM模型将逐步替代图纸作为主要信息载体，越来越多的工作场景将直接使用BIM模型进行协同工作，大量的项目正在积极探索“一模多用”、“一模到底”。

如何提升运行效率，降低硬件要求，优化协作体验，BIM模型轻量化，势在必行，迫在眉睫。为此，华阳城科研发出轻量化+识图双引擎技术。

①

CAPOL X

轻量化引擎

6年自主研发，广泛应用于众多产品与项目，促进设计、施工、造价多个专业领域协同。

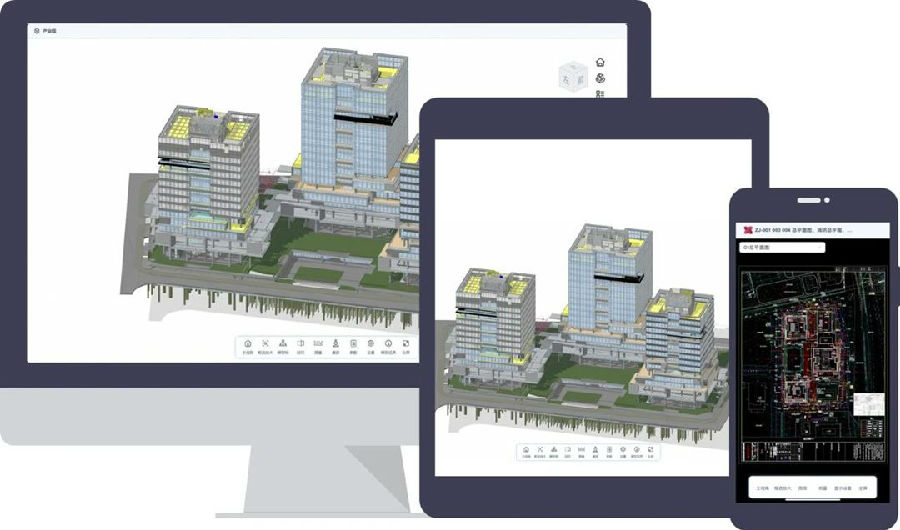

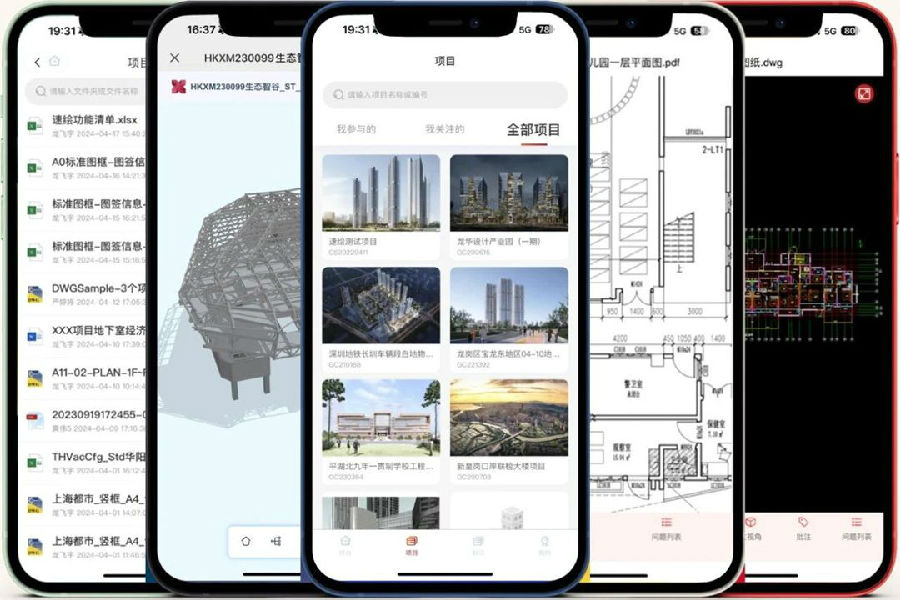

△CAPOL X 跨平台轻量化引擎

丨技术亮点：

▲数据转换强大：支持30+种工程文件格式的轻量化，包括Revit、IFC、SZ-IFC、SKP、3DM、DGN、DWG等主流格式，将复杂的BIM模型转换为轻量化的数据格式，降低数据传输和处理的难度，经过实际项目数千万个图模文件的真实转换。

▲轻量化效率高：目前文件轻量化成功率超过99.95%，Revit模型压缩比达到20倍，大部分DWG图纸转换在10秒左右，100M模型2分钟左右，效率极高。

▲无需安装插件：基于跨平台的WEBGL图形协议，实现高性能的2D/3D可视化技术，在浏览器端及移动端轻松查看BIM模型。

▲秒级加载：在入门级独立显卡硬件配置下，绝大部分DWG图纸实现秒级加载，100M左右的Revit模型也在3~5秒左右完成加载。

▲全专业模型加载：如龙华设计产业园项目，全专业模型加载，亿级三角面流畅渲染。

▲国产信创兼容：符合政府平台建设需求，保障国家信息安全。目前已兼容了麒麟操作系统、达梦数据库等国产环境，正在积极参与国产信创适配的第三方评测认定。

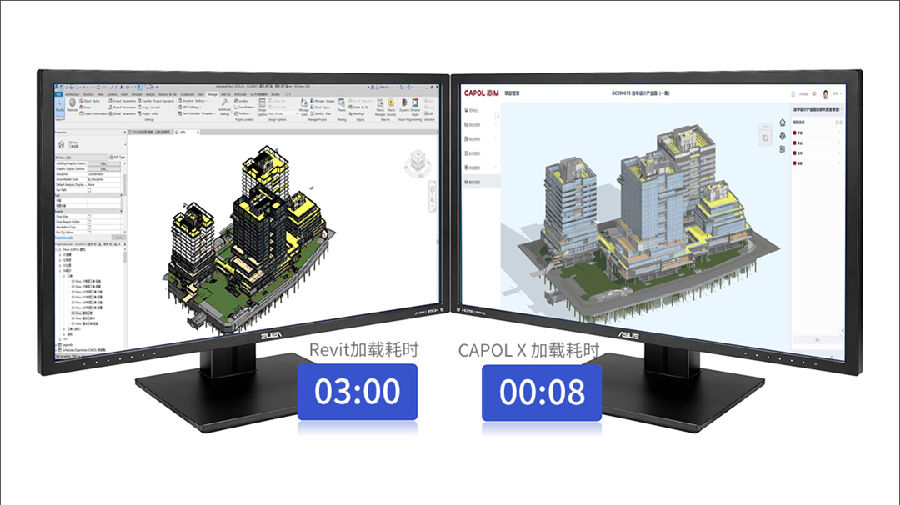

△BIM模型加载速度对比

丨技术价值：

▲大幅降低BIM应用成本：减少BIM模型数据大小，显著降低BIM应用成本门槛，无插件便捷访问，确保模型数据高效流通与安全共享，为跨专业协同设计铺设技术桥梁。

▲BIM应用可视化，所见即所得：通过二三维可视化的图形能力，帮助用户更直观地理解模型数据，利用引擎精准渲染，模型漫游、测量、剖切等所见即所得的功能，有助于用户在业务中决策和问题发现。

▲解决跨专业的模型可视化集成以及数据集成：帮助方案设计、初设、施工深化等各个阶段的各专业模型叠加应用，有利于各专业之间协同设计，提高设计质量，目前支持RVT、IFC、SZ-IFC、SKP、3DM、DGN、FBX、OBJ、DWG等专业格式的模型叠加显示。

▲支持大规模模型的处理：通过独有的轻量化技术，将大规模数据进行有效压缩与管理，帮助系统占用更小的存储空间，提供稳定的可视化服务。

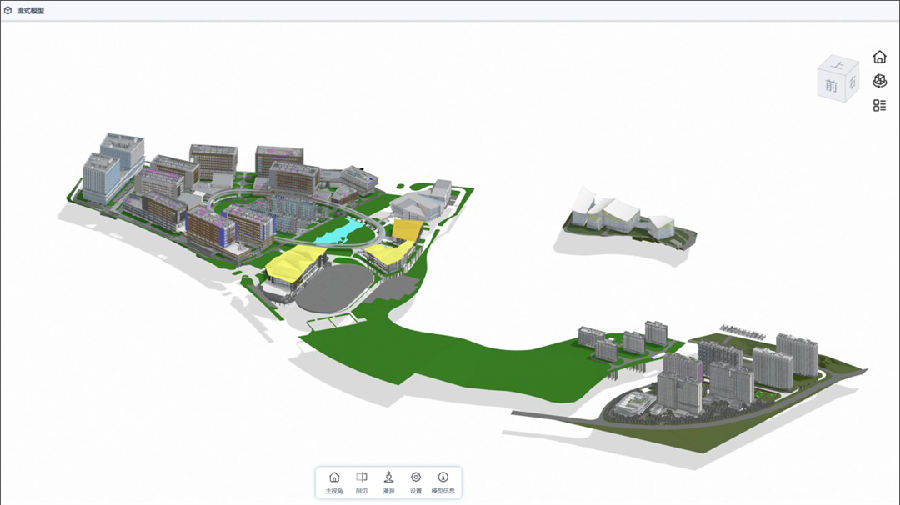

△超大规格模型同屏加载

②

CAPOL A

识图引擎

图纸查找又快又准，图纸信息识别提取自动化，支持智能化搜图，结构化看图，自动化用图，工程效率迅速提升。

△CAPOL A识图引擎

丨技术亮点：

▲识图准确率高：在经过数万份图纸的识图验证测试中，华阳国际的图纸识别成功率高达95%，识别准确率平均超过90%，凸显智能算法卓越效果。

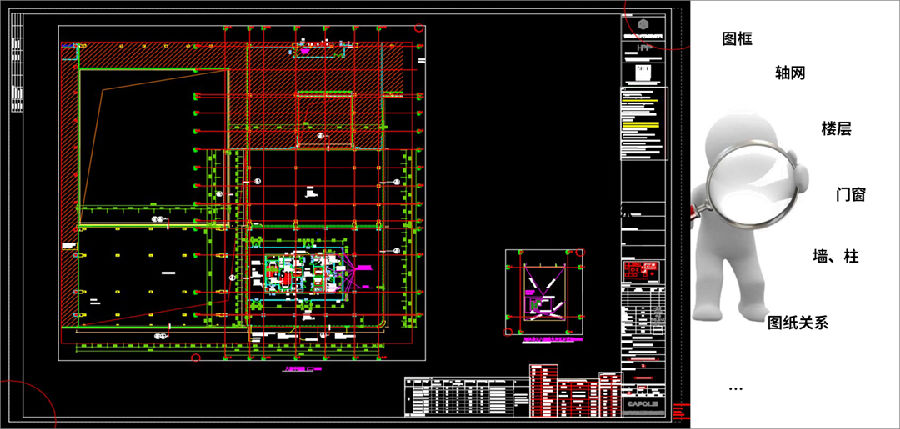

▲识图速度快：识别图纸图框、图名、轴网等信息，平均每张图纸消耗500毫秒，实现对千万级海量图纸的快速检索。

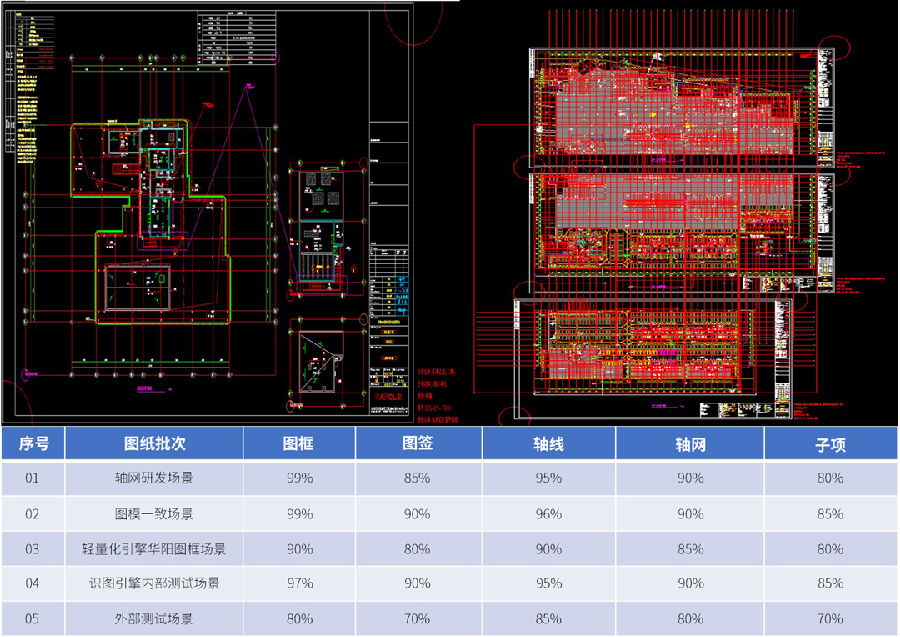

△图纸要素识别率

丨技术价值：

▲BIM识图能力大幅提升：基于图形、图像、语义+AI的系统性方案，能增强计算机对图纸的理解，结合业务场景，图纸图框、图名、轴网等图面信息识别成功率与正确率能达到80%以上。

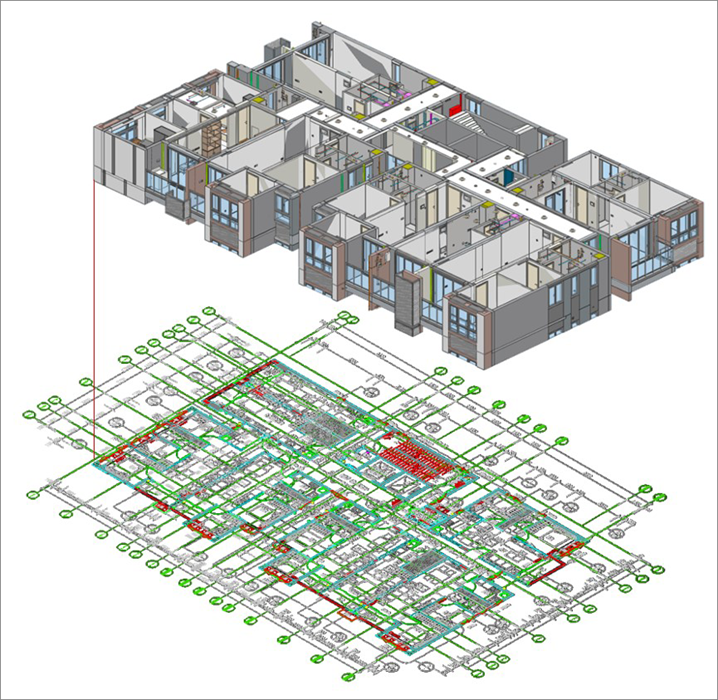

▲推进大量工程图纸的业务对象结构化：结合图纸业务表达特征，其结构化可划分为图面级和构件级，图面级主要是结构化图框、轴网信息等信息，形成涵盖业务逻辑和空间关系图纸集，构件级主要是理解图面表达的墙、柱、门、窗、楼梯、空间等建筑元素，通过深度理解图纸内容，推动工程图纸向高度结构化转变，加速图纸信息的提取与利用，为自动化工作流程和智能化决策提供坚实基础。

▲实现图纸和模型自动对比和智能审查：支持图纸和模型在业务语义上自动匹配，空间位置上自动定位，极大提升图模联合审查的效率。
